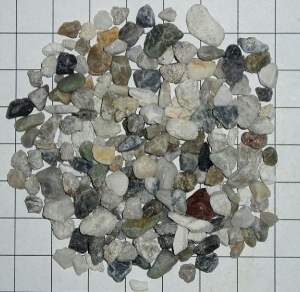

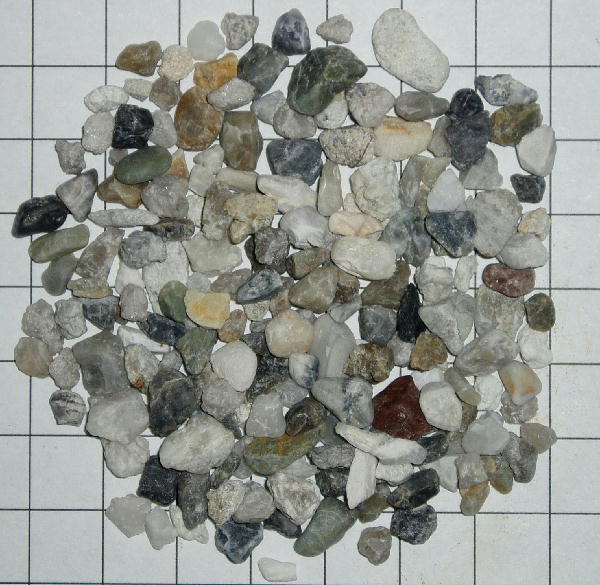

■豆砂利　φ5mm～15mm

拡大写真：画像をクリックする。

一般的に使われている豆砂利です。
φ5mm～10mmを使用する場合もあります。
豆状と砕石状の砂利が混合状態となっています。
昔は、名前のとおりずべてが豆状の砂利でしたが、今では入手困難
となりました。

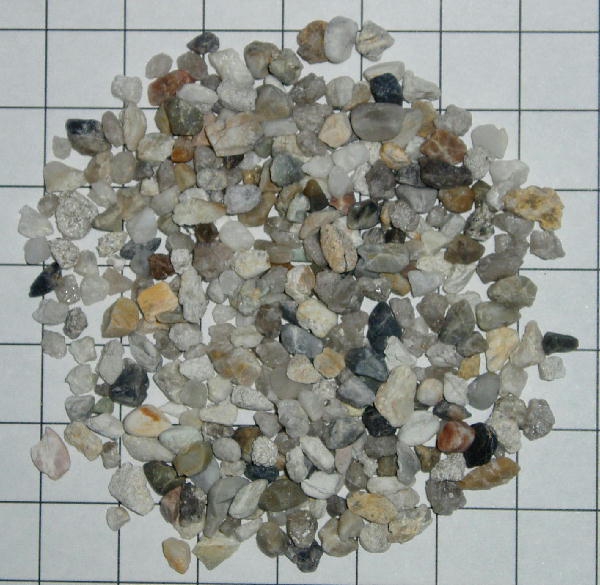

■珪砂(１号)

拡大写真：画像をクリックする。

ストレーナ部周辺の地山が微粒子分を多く含む場合に、使用します。
粒径が2mm～5mm程度と小さいため、使用にあたっては、網目閉塞
を防止しなければなりません。
製造会社によって粒度分布が異なりますので、事前チェックが必要です。

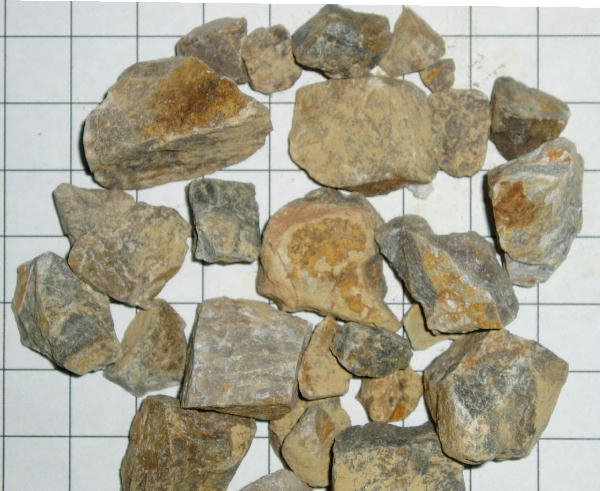

■砕石　φ5mm～25mm

拡大写真：画像をクリックする。




各種文献にディープウェル用フィルタ材として記載されています。
砕石ですから入手しやすく、安価です。
問題は「このような材料で土粒子の井戸内流入を防げるか？」
ということです。
使用にあたっては地盤への適用性を十分に検討しなければなり
ません。
※細粒分を含む地盤への使用は避けてください。

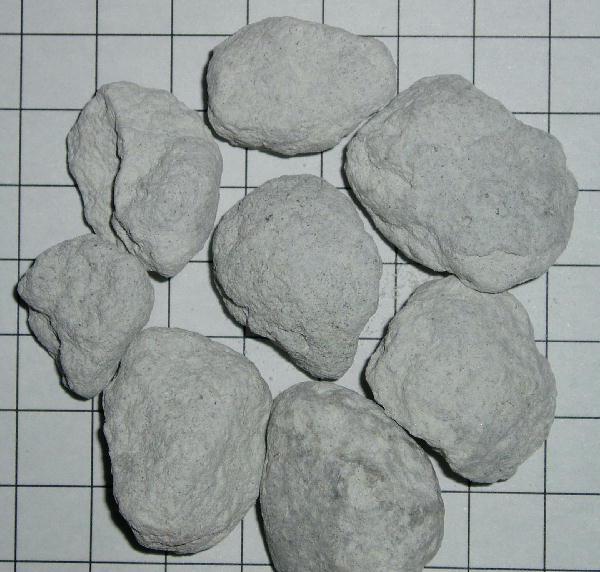

■固形ベントナイト

拡大写真：画像をクリックする。

「ＯＫベントナイト」という名称の材料です。
減圧ディープウェルのシール材として使用しています。
水に浸すと２４時間後に体積が２倍に膨張します。
砕石状なので取り扱いが容易です。
膨張速度が緩やかなので、ケーシング引抜き時の井戸鋼管共上がり
の心配もありません。
海水などの塩分を含む地下水の場合は膨張(膨潤)しませんので注意
してください。
その場合には、粘土塊、モルタルなどの使用を検討しなければなりません。
