ディープウェル設置工（オールケーシング掘削工法/ベノト掘削工法）

オールケーシング掘削工法（ベノト掘削工法）によるディープウェルの設置状況を紹介します。
主な使用機械は　全回転式オールケーシング掘削機とラフタクレーンです。　　　　　
(拡大写真　：　写真をクリック)

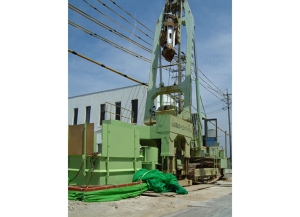

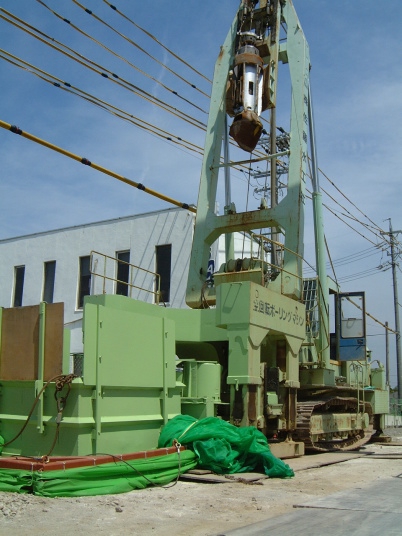

１　掘削機の据付


ベノト掘削機を削孔位置に据付けます。
機械前方の箱は掘削土を受け止める土砂箱（ベッセル）です。
周囲を鉄板で嵩上げし、泥ハネを防いでいます。

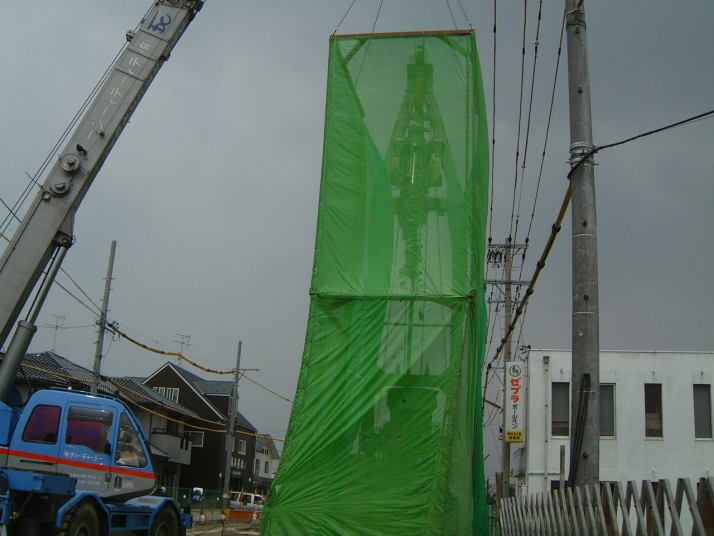

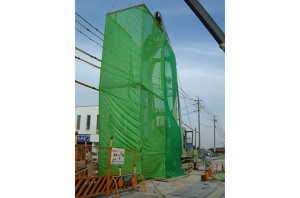

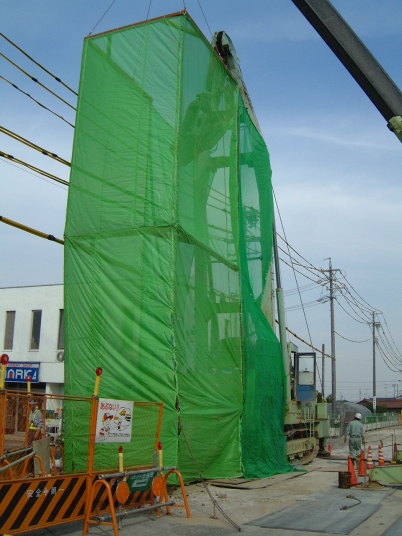

２　土砂飛散防止養生のセット


鋼製フレームとメッシュシートで作られており、掘削作業中はクレーンで吊り下げられます。
水はメッシュを通り抜けますが、砂や砂利などの飛散を防止することができます。

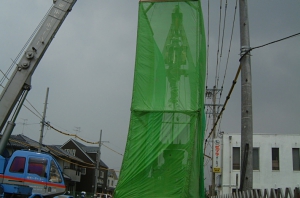

３　掘削工


掘削状況です。
メッシュシート越しに掘削土の落下する様子が見えています。

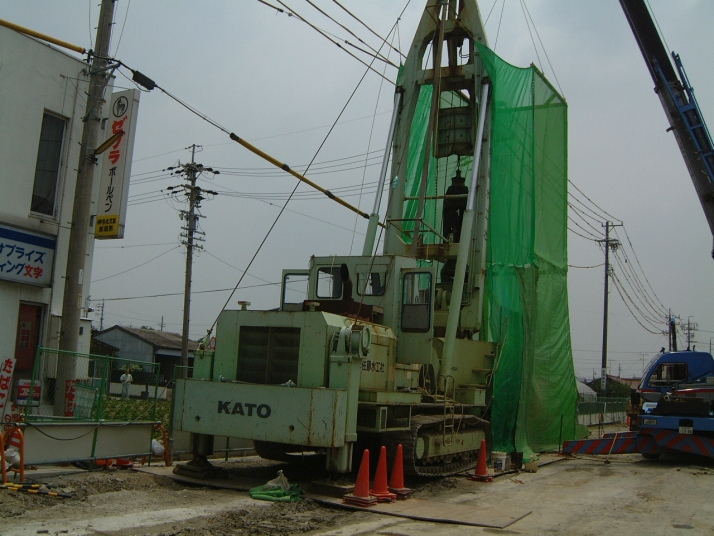

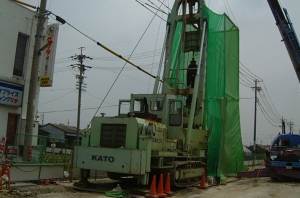

４　掘削工


掘削機の斜め後方から見たところです。
ハンマグラブがケーシングパイプ内に落下するところです。

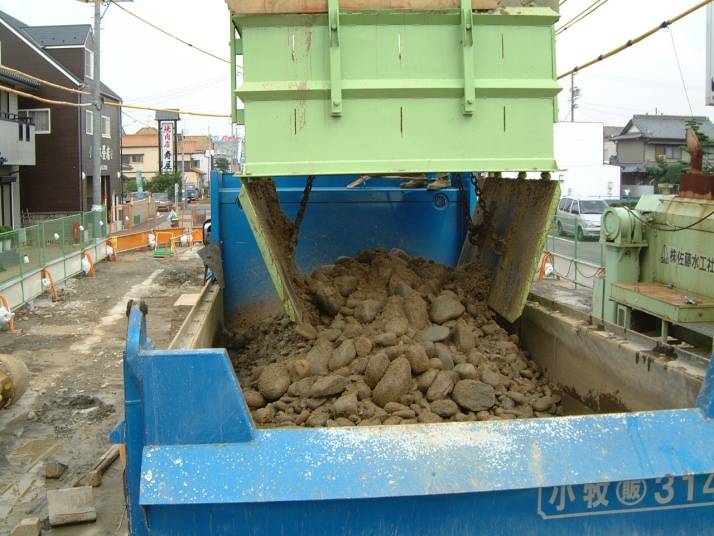

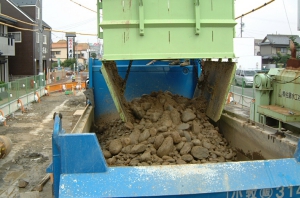

５　掘削土の搬出


ベッセルに落下した掘削土をダンプに積込んでいるところです。
ベッセルは底開式となっており、クレーンのメインワイヤで開閉します。

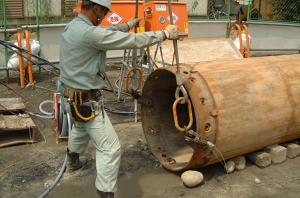

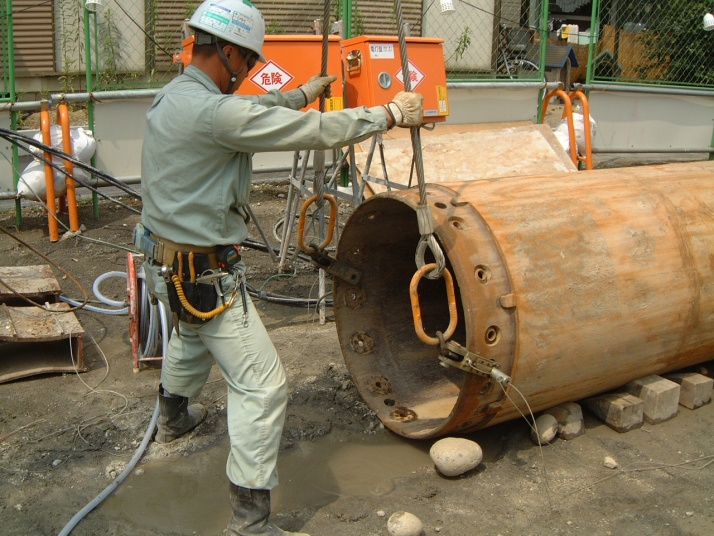

６　φ1000mmケーシングパイプの継足


掘削の進行に伴い、φ1000mmケーシングパイプを継ぎ足します。
定尺長は6,000mmです。
作業の安全を確保するため２重ロック式の吊金具を使用しています。

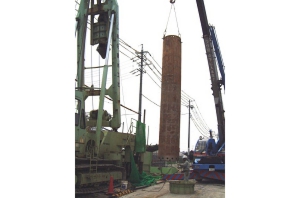

７　φ1000mmケーシングパイプの継足


クレーンで先行ケーシングパイプ直上に吊込みます。

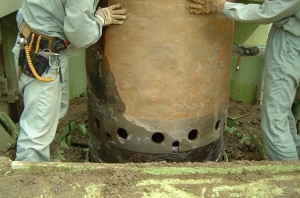

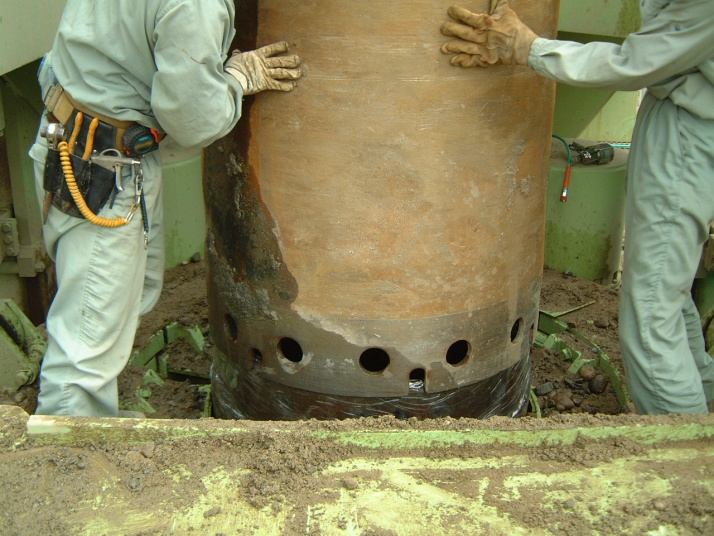

８　φ1000mmケーシングパイプの継足


ケーシングパイプを回転させ、継足位置を合わせます

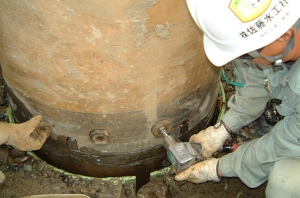

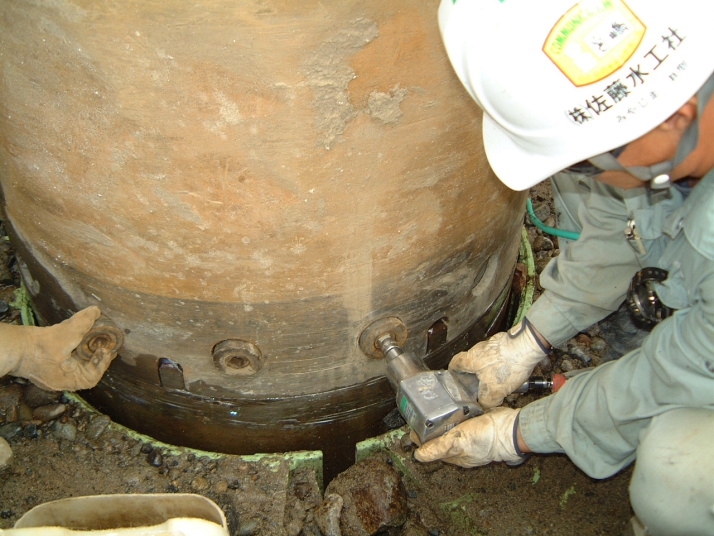

９　φ1000mmケーシングパイプの継足　


ロックピンでケーシングパイプを固定します。
ロックピンはテーパーの付いた特殊なピンです。

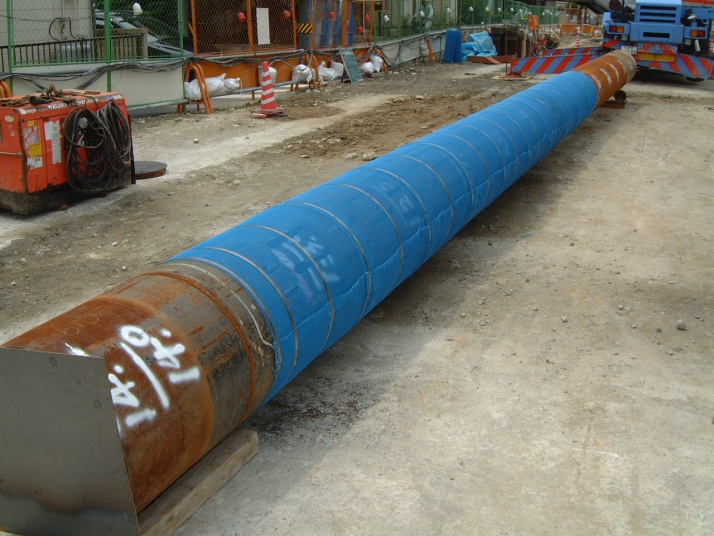

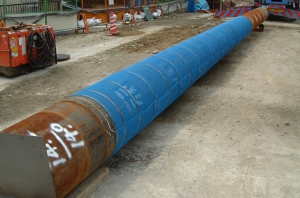

１０　ディープウェル鋼管の加工


ディープウェル鋼管を溶接で接続し、金網を巻付けバンドで固定します。
青く見えているのはビニル被覆金網です。
亜鉛引き金網は腐食しやすいので、ほとんど使用しません。

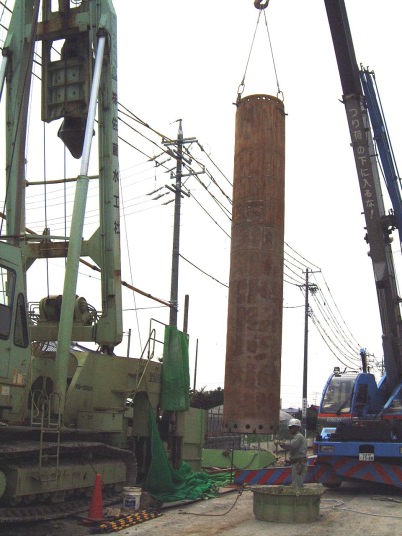

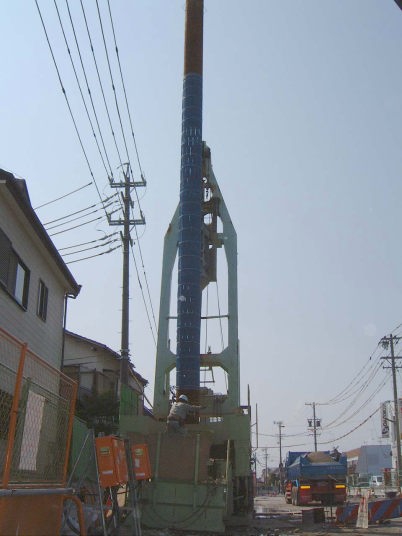

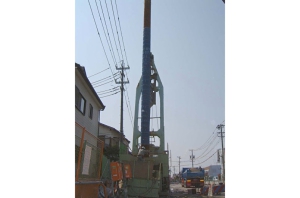

１１　ディープウェル鋼管の建込み


φ1000mm削孔穴にディープウェル鋼管を建込みます。


１２　ディープウェル鋼管の建込み


ディープウェル鋼管は削孔穴の中央に建込みます

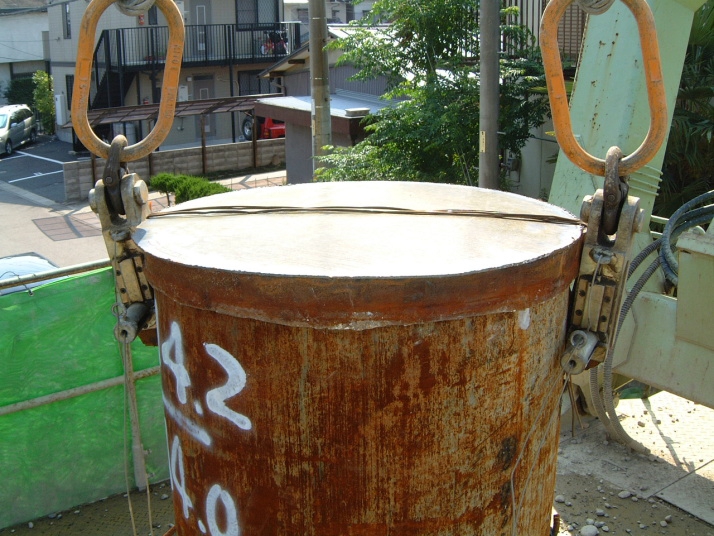

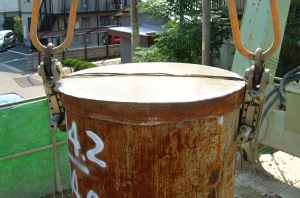

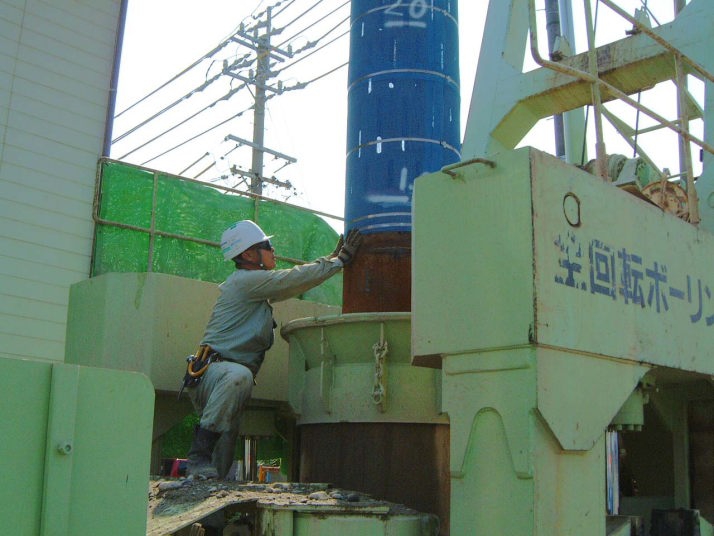

１３　ディープウェル鋼管の建込み


井戸管頭部には鉄製の井戸蓋を被せ、番線で堅固に固定します。
固定が甘いと井戸蓋が外れ、フィルタ砂利が井戸内に入ります。
作業の安全を確保するため２重ロック式の吊金具を使用しています。

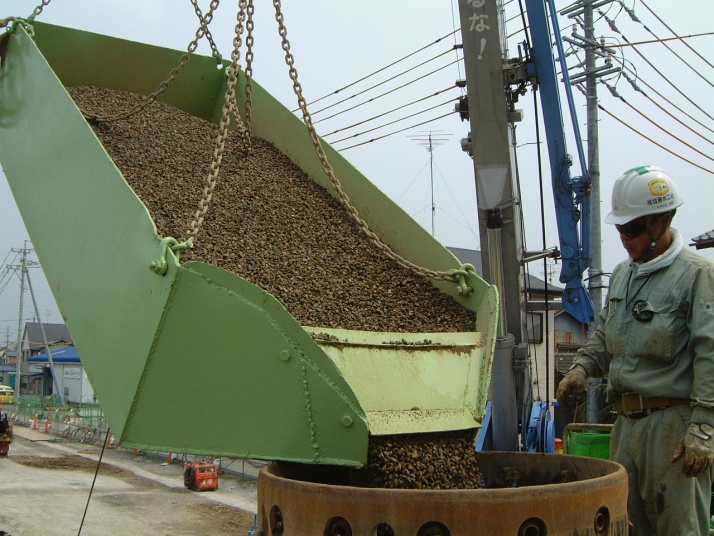

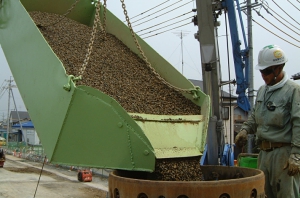

１４　フィルタ砂利の充填


φ1000mmケーシングパイプとディープウェル鋼管の間に生じる隙間にフィルタ砂利を充填します。
均等に充填されるよう、少量ずつ、静かに落下させます。
フィルタ砂利の粒径はφ5～10mmです

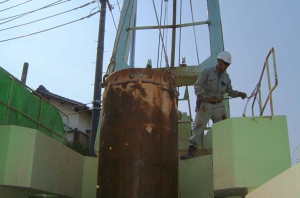

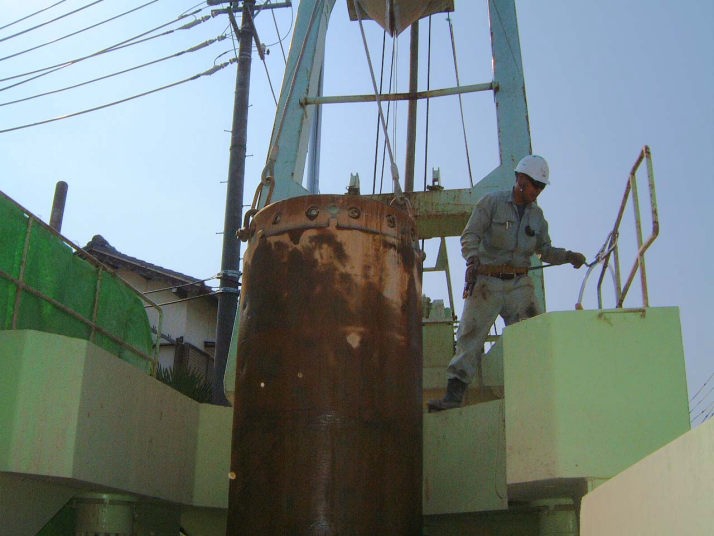

１５　φ1000mmケーシングパイプの引抜き


フィルタ砂利を定量充填したら、ケーシングパイプを引抜きます。
金網を破損しないよう、静かに引抜きます。
砂利充填とケーシング引抜きを交互に繰り返し、作業を完了します。

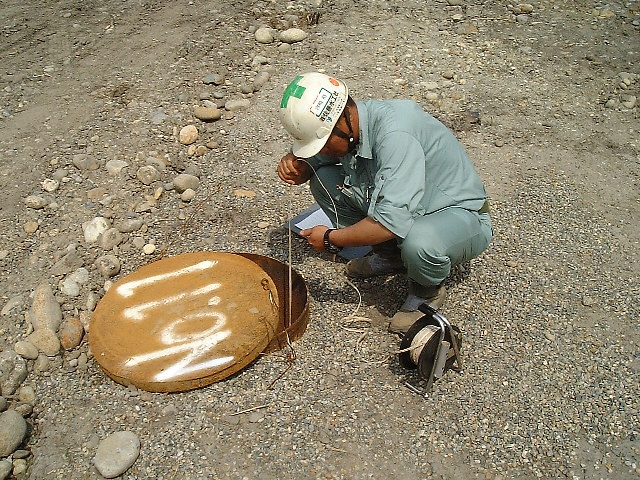

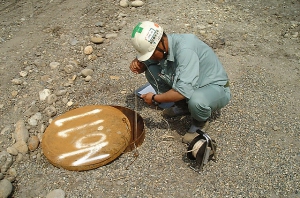

１６　ディープウェルの設置完了


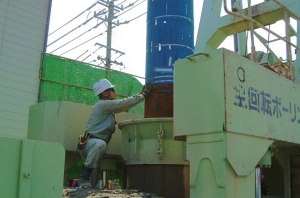

ディープウェルの設置を完了し、ロープ式水位計で井戸内水位を測定しています。
引き続き、揚排水設備を設置します。
