NO,11

ウェルポイント工事(3)

ウェルポイント工事の状況写真です。
(拡大写真 : 写真をクリック)

商業ビル新築工事

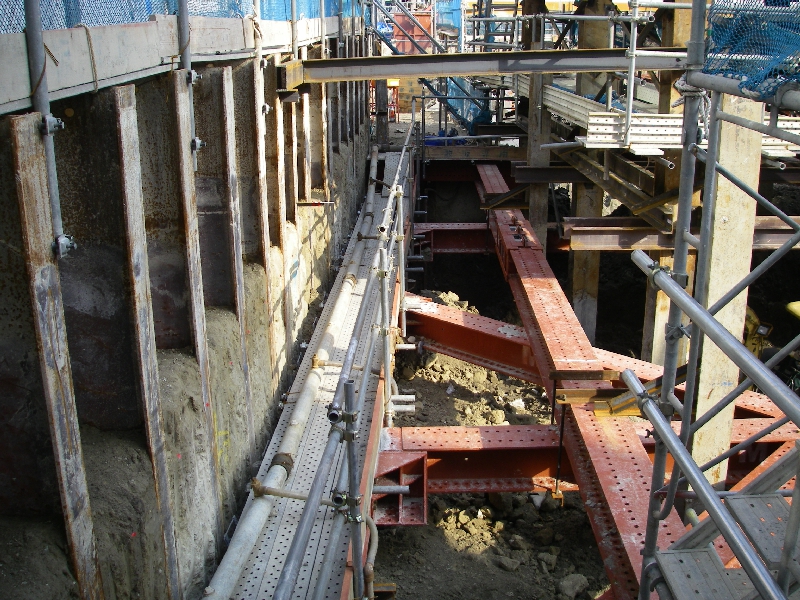

本体掘削途中に湧水が発生し、ウェルポイント工法を採用したものです。
腹起上に仮設通路を作り、ヘッダパイプ、ヒューガルポンプ(排水ポンプ)を設置しています。

商業ビル新築工事

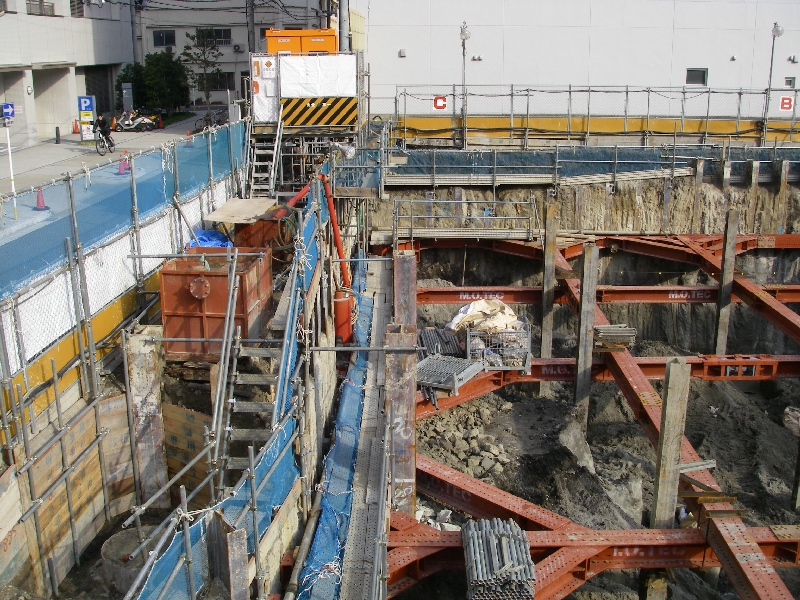

ヘッダパイプの配管状況です。
SMW地下連続壁のため、ウェルポイントは腹起の前面に打設しました。
ライザパイプが本体掘削工事の邪魔をすることになります。

商業ビル新築工事

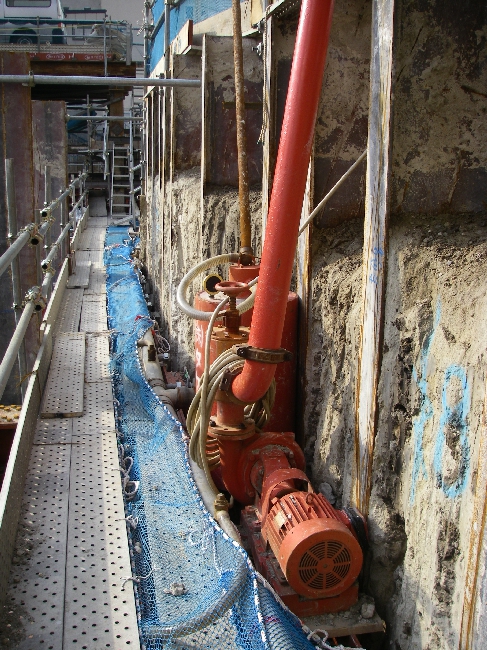

仮設通路上に設置されたヒューガルポンプ(排水ポンプ)です。
