NO,6

ディープウェル工事(3)

ディープウェル工事の状況写真です。
(拡大写真 : 写真をクリック)

浄化センタ建設工事

浄化センタ建設工事に伴う水処理施設増設工事です。

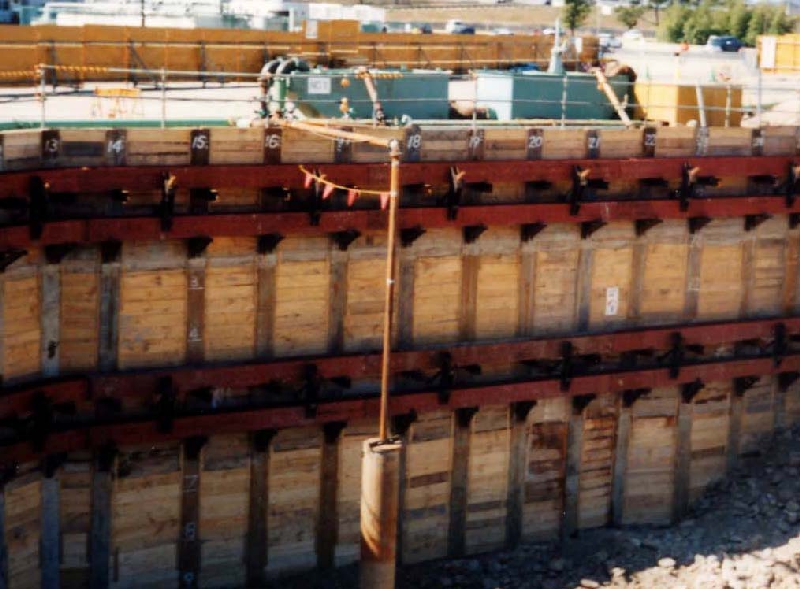

ノリ付きオープン掘削工法+親杭横矢板工法で施工されました。

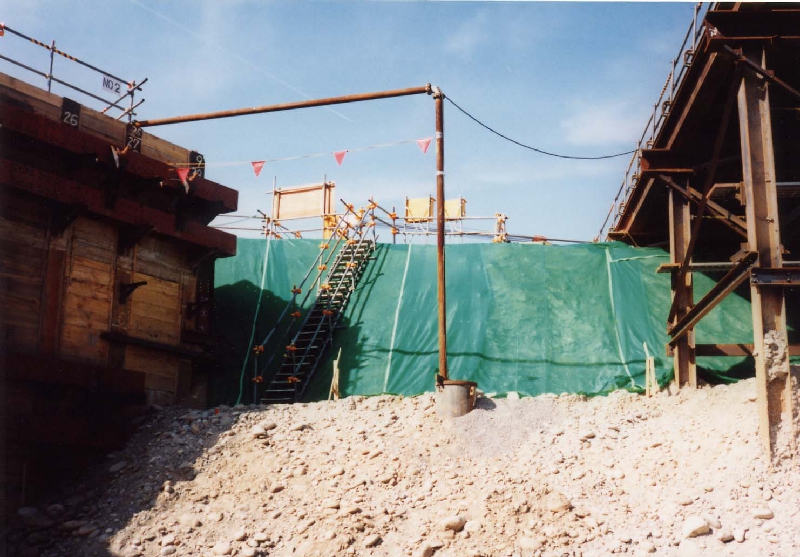

ディープウェルを1次掘削面から打設したため、揚水管が井戸頭から飛び出しています。

浄化センタ建設工事

水平方向の排水管は定尺管(5.5m~6.0m)を使用し、途中に継手を挟みません。
漏水の原因になるからです。

浄化センタ建設工事

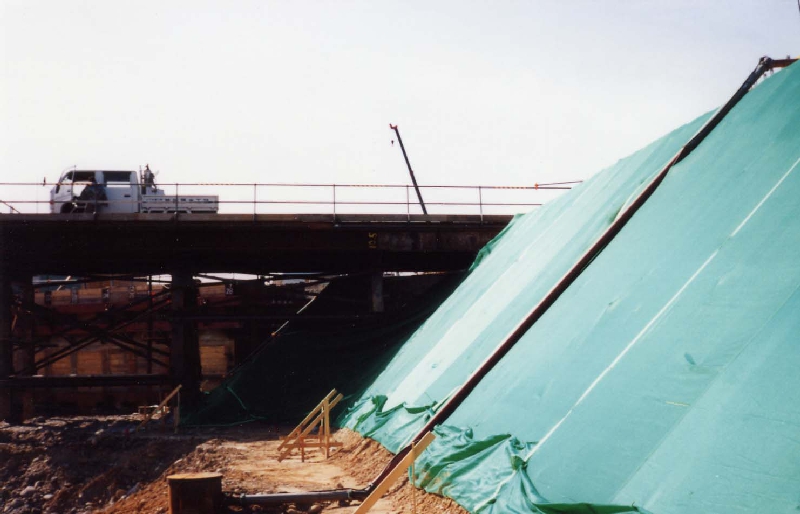

排水管がノリ面に沿って配管されています。

浄化センタ建設工事

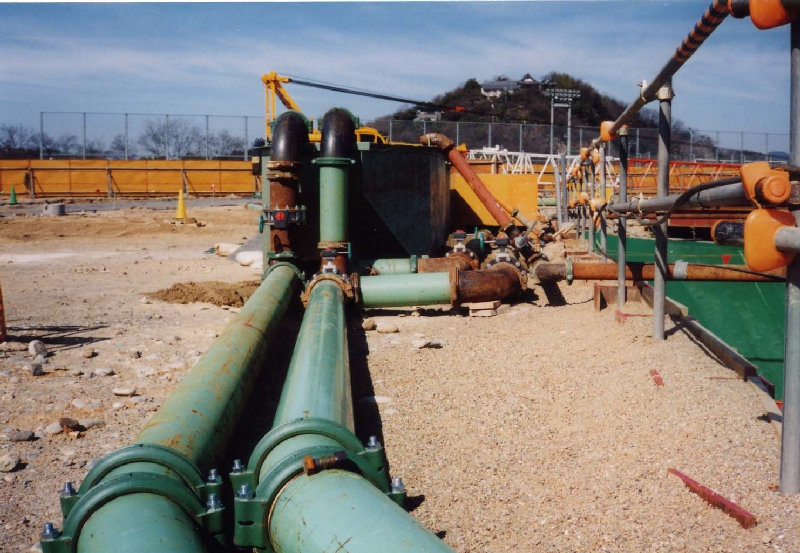

排水は大口径排水管(口径200mm~250mm)に集合され、ノッチタンクに導かれます。 緑色の排水管継手は「ビクトリックジョイント」です。

浄化センタ建設工事

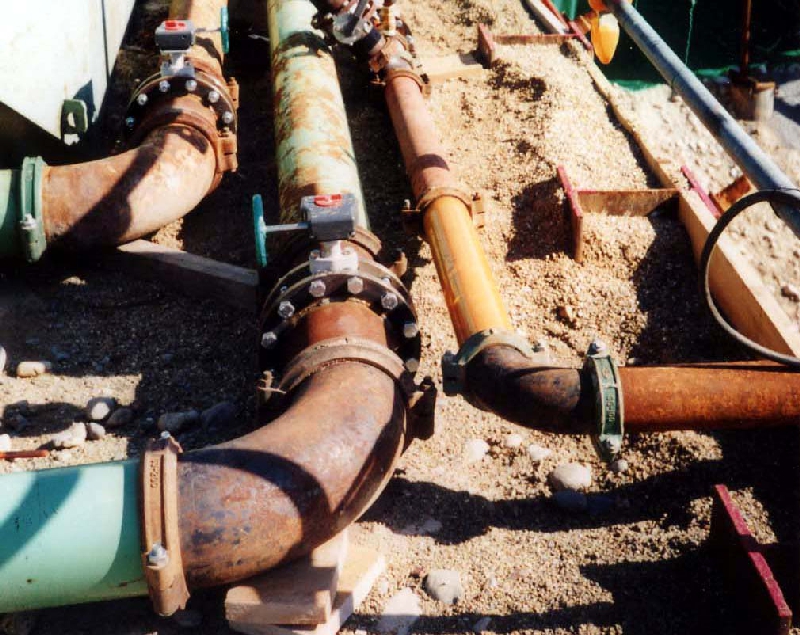

配管継手の一部にフランジ継手部(ボルトナット接合)が見えています。
